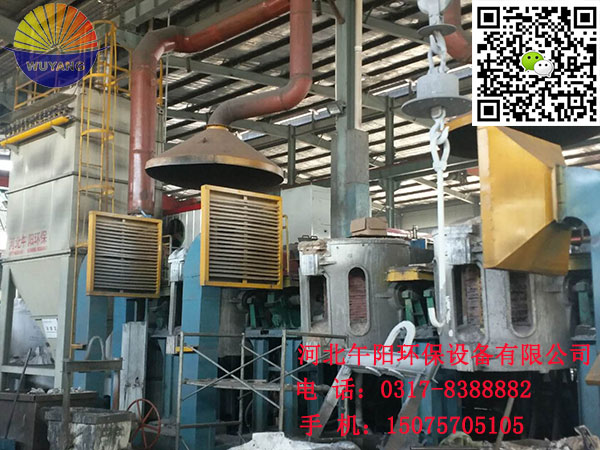

电炉除尘器是针对电炉*尘研究出的一款环保除尘设备。我公司推出的MC型脉冲布袋除尘器运用了许多有技术,这些有技术得到了各设计院、家的认同。
电炉除尘器@江苏中频电炉除尘器@电炉除尘器厂家电炉及*气参数
贵单位提供的有关技术参数:
电炉容: 1t
电炉台数: 1台(按顶吸罩1台设计)
* 气 : 12000m3/h
设计内容
车间内外除尘管道的布置;
粉尘净化设备(除尘器)设计;
输灰系统设计;
控制系统设计;
除尘系统数设定及主要设备选型;
从电炉的上口捕集罩至风机的出口
①*尘捕集罩
②除尘器入风管道
③布袋除尘器三口之内所有设备
④主风机
电炉脉冲清灰除尘器共有五大系统
1)本体:它由上箱体、中箱体、灰斗组件、检修门、支架等组成
对于本体,我们在设计上以不利的荷载组合进行强度设计;采用Q23板材制作。
2)收尘、过滤系统:主要由滤袋、袋笼、花板组件、进风分配系统组成。
3)喷吹清灰、卸灰系统:主要由储气包(含油水分离器、调压装置)、电磁脉冲阀、喷吹管组件和离线阀、螺旋输送机及星型卸灰阀等组成。
4)滤袋采用φ133X2000mm标准规格,材采用涤纶针刺毡。
5)除尘器采用外滤式,除尘器的滤袋利用弹簧涨圈与花板联接,形成了干净空气与含尘气体的分离。
6)在清灰时由控制脉冲控制仪发出脉冲信号给电磁脉冲阀,通过喷吹管喷出压缩空气,使滤袋径向变形抖落灰尘。
7)除尘器顶部设检修门,用于检修和换袋(除尘器的维、检修、换袋工作仅需在机外就可执行,不必进入除尘器内部)。
8)除尘器配置进风分配系统及滤袋固定框,有效地使进入除尘器的含尘气体均匀地分布到每个滤袋,滤袋固定框的使用,有效地防止了清灰过程中滤袋间的碰撞和磨擦,有利于滤袋使用寿命的延长。
