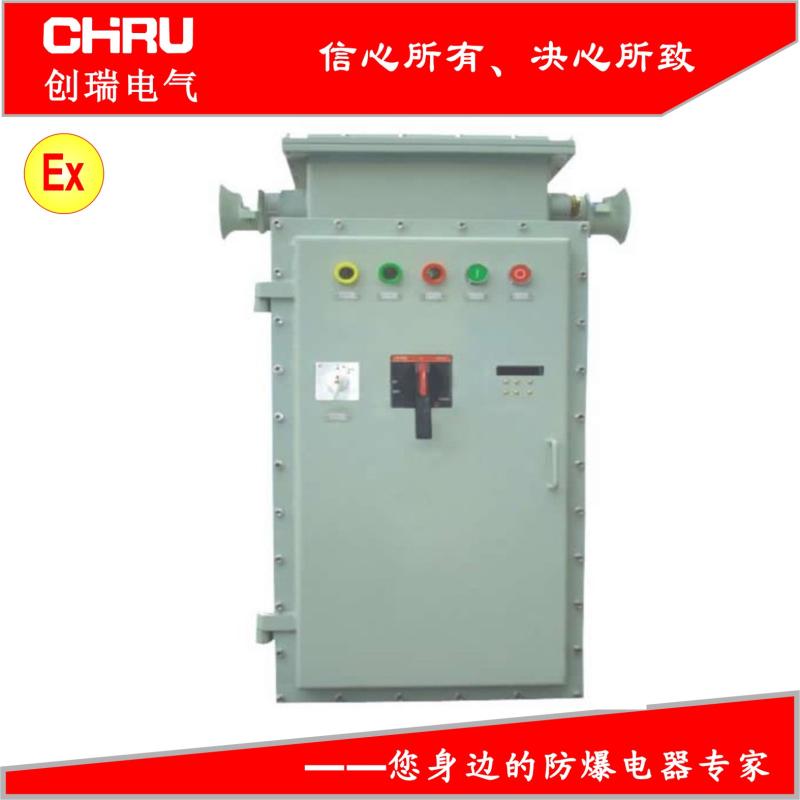

防电器控制箱主要技术参数 防标志:Exd II BT6、Exd II CT6 额定电压:380/220V 额定电流:1~400A 使用类别:AC、AC3 防腐等级:WF1 进线口螺纹:G13~G100 防电器控制箱产品特点 ◆适用于控制多台电动机,也可作为照明或仪表配电。 ◆钢板焊接制造而成,表面喷塑。 ◆内装电器元件可根据用户要求特制。 ◆可在箱面操作或远程操作,也可两地操作。 ◆可增加状态指示灯。 ◆输入:3P+N+PE,输出:3P+N+PE ◆可钢管或电缆布线,电缆布线须配电缆夹紧密封接头。 ◆可根据用户要求特制。 BXK防控制箱产品特点: 防控制箱一般为复合型结构外壳采用增安型结构内装元件采用隔型元件或增安型的元件或一个隔型主腔内装各种元件;或两种结构结合成一体; 外壳采用采用高强度铸铝合金制成外表面静电喷塑内装的元件有按钮控制开关仪表继电器或各种功能模块其中按钮控制开关电流表和电压表指示灯均为防元件控制箱内部元件功能控制开关有多种功能可供选择.指示可根据用户的要求进行排列可实现多种灯也有多种颜色可供选择由于该产品变化多端订货时请提供线路图. BXK防控制箱GB3836-2000,IEC60079标准要求 品保: 本产品严格按照管理体系标准进行控制 , 确保产品高于国家标准 , 完全达到设计要求 , 产品实行1年保用 . 自购买之日起1年内,产品正常使用下出现任何故障由本公司负责免费维护 防控制箱,不锈钢防控制箱,防动力检修箱,防空调,防接线箱 BJX防接线箱 使用说明 1、 用途和工作条件 1.1用途BJX系列防接线箱(以下简称接线箱),适用于II类、B级、C级T6组以下级别组别的含有炸性气体混合物的场所中,在交流50Hz、额定电压380V、额定电流至1000A以下电路,作为连接各种电气设备接线、分线使用。 1.2工作条件a. 海拔不超过2000m; b. 周围空气温度不高于+60℃,不低于-40℃; c.空气相对湿度不大于90%(+20℃时); d. 垂直安装倾斜度不大于5°; e.无明显摇动和强烈冲击振动的地方; f. 无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中; g. 无滴水和其它液体侵入的地方; 2、 结构与特点 2.1型号含义BJX - □/□ D□/□ L□/□ X□/□ R□/□ 进线口数/螺纹右进线进线口数/螺纹下方进线进线口数/螺纹左方进线进线口数/螺纹上方进线额定电流端子数接线箱 2.2主要技术参数见表:额定电压(V) 额定电流(A) 防标志 进出线口螺纹 380 220 10、20、30、40、50、60、80、100、120、150、200 ExeIIT6 ExedIICT6 ExdIIBT6 ExdIICT6G15 G20 G25 G32 G40 G50 G70 G80 2.2结构概述 a. 接线箱按照GB3836.1~3-2000标准要求设计制造,并经国家指定检验机关检验合格,颁发合格; b. 接线箱可采用ZL102铸铝合金铸造成型,或采用高强腐不锈钢板焊接而成,或经济型的钢板焊接而成,进出线口方向、数、端子数及公称直径可根据用户要求任意变化,钢管布线和电缆布线均可,电缆布线须配备电缆夹紧密封接头。 3、安装与维修 3.1安装前应检查铭牌上的技术数据是否与实际使用情况相符; 3.2检查所有紧固件是否有松动现象,如有松动应加以紧固; 3.3接线箱的内外接地必须良好可靠; 3.4安装时需将电缆穿过密封圈、金属垫圈、用压紧螺母压紧,保密封及电缆不得松动,不使用的接线口应用密封圈和金属垫片加以封堵; 3.5维修检查时必须先断开电源后方可开盖; 4、订货须知订货时应写清接线箱的完整型号、名称、规格及订货数。例:BJX-20/30防接线箱,端子数为20个、额定电流为30A、上方进线、进线口螺纹1*G20,1个,下方出线,出线口螺纹2*G15,4个。 防控制箱,不锈钢防控制箱,防动力检修箱,防空调,防接线箱 防断路器,防磁力起动器,防动力配电箱,不锈钢防接线箱,防水防尘防腐配电箱,防检修电源箱 隔型防荧光灯,防配电柜,防照明开关,防转换开关,防行程开关,防插接装置,防吊风扇,防摇头扇,防轴流风机,防接线盒,BJX防接线箱,防防腐操作柱,不锈钢防挠性连接管,防穿线盒
|
