LD-B10-100EF干变温控器塑壳接线图
产品：中图
产品类型：干式变压器温控器塑壳
产品型号：LD-B10-100EF
一、LD-B10-100EF产品概述
LD-B10-100EF塑壳电脑温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。由于采用目前的RISC单片计算机并结合的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。同时温控器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。

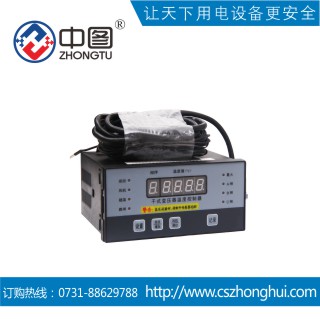

产品实物图：

二、LD-B10-100EF技术指标
l 环境温度：-10℃~+55℃
l 相对温度 ：5-95%RH
l 大 气 压：60-160KPa
l 工作电压：AC170-AC250V（48-60Hz）
l 测范围：-40.0-200℃
l 分 辩 率： 0.1℃
l 测精度：±1℃
l 控制精度：±1℃
l 功 耗：＜8VA
l 重 ：＜1Kg
l 传感器参数：Pt100
l 抗干扰性能：JB/T7631标准
l 风 机：AC125/10A或AC220/7A 三组或单相有源风机AC220/21A 一组
l 超温报警：AC125/10A或AC220/7A 一组
l 超温跳闸：AC125/10A或AC220/7A 一组
l 仪表外型尺寸：160*80*145mm
l 嵌装开孔尺寸：154×77mm
三、LD-B10-100EF产品功能介绍
1.采用PT100铂电阻传感器等进口元器件；
2.超温报警、超温跳闸报警；
3.三相绕组温度显示；
4.实现风机自动启停；
5.超高温自动跳闸；
6.可带RS485通讯功能；可配4~20mA模拟输出功能。
