精度高LD-B10-T200D干变温控器塑壳 中图
产品：中图
产品类型：干式变压器温控器塑壳
产品型号：LD-B10-T200D
一、LD-B10-T200D产品概述
LD-B10-T200D塑壳干变温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。

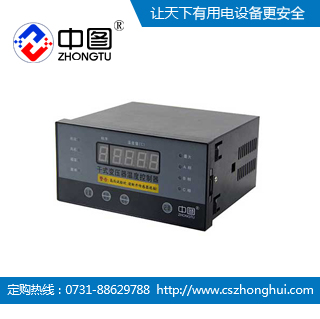

产品实物图：

二、LD-B10-T200D干式变压器温度控制器产品功能介绍
1、具有三相线包温度的巡回显示和达到高相温度显示切换功能。
2、可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，保证干式变压器在正常温度下安全的工作。当三相线包温度中的达到高一相温度超过开风机的设定温度或在手机开风机的情况下，风机会开启，同时面板上“风机”工作指示灯变亮。
3、具有超温报警功能。当三线包温度中的达到高一相度超温时，温控器会发出蜂鸣报警、面板上“报警”灯亮，并通过主控板“超温”的输出端输出1个开关信号给远距离的控制柜控制声、光报警。
4、具有自动跳闸功能。当三相线包温度中的达到高一相温度达到跳闸温度时，温控器会发出蜂鸣报警，面板上“跳闸”灯亮，并通过电源板“跳闸”输出端输出开关信号，切断电源，保护干式变压器。
5、传感器故障时，面板“故障”指示灯会亮，箱内有蜂鸣报警，“故障”输出端输出一个开关信号，显示器循环显示A、B、C三相为-50.0。故障报警信号可通过消音键消除。（注意：在检修故障时，应把温控器电源切断，检修完成后，重新送电）。
6、可在面板上通过按键直接设定开启风机温度、关闭风机温度、超温报警温度、超高温跳闸温度、定时开风机时间及本机通讯编号，并且在停电后设置数据不会丢失。
三、LD-B10-T200D技术指标
l 环境温度：-10℃~+55℃
l 相对温度 ：5-95%RH
l 大 气 压：60-160KPa
l 工作电压：AC170-AC250V（48-60Hz）
l 测范围：-40.0-200℃
l 分 辩 率： 0.1℃
l 测精度：±1℃
l 控制精度：±1℃
l 功 耗：＜8VA
l 重 ：＜1Kg
l 传感器参数：Pt100
l 抗干扰性能：JB/T7631标准
l 超温跳闸：AC125/10A或AC220/7A 一组
l 仪表外型尺寸：160*80*145mm
l 嵌装开孔尺寸：154×77mm
四、LD-B10-T200D注意事项:
1．使用前请仔细阅读说明书。
2．整机在固定板上安装好后，连接好有关引线，在确定无误的情况下及变压器可靠运行后方可送电运行。
3．传感器控头请勿用打火机烧烤（火焰温度在800℃左右）。
4．本温控器系新设计，可可靠运行而不需任何特别维护。但请避免接触强腐蚀性气体引起器件腐蚀而影响温控器性能。
5．温控器属精密仪表，请用户妥善保管和放置，如确有问题，请用户保修卡寄回本公司，公司将有人负责处理，谢谢合作。同时感谢您使用本公司产品，不足之处敬请您提出富贵意见，以便我们以后的工作做得更好。
