功能描述
GCAN-201型rs232tocan工具是集成1路标准CAN-bus接口、1路标准串行接口（RS-232/RS-485）的工级CAN-bus与串行总线通讯连接器（网桥）。采用GCAN-201型rs232tocan工具，用户可以将原本使用RS-232/RS-485总线进行通讯的设备，在不需改变原有硬件结构的前提下使其获得CAN-bus通讯接口，实现RS-232/RS-485通信设备和CAN-bus网络之间的连接，构成现场总线实验室、工控制、智能小区、汽车电子网络等CAN-bus网络领域中数据处理、数据采集的CAN-bus网络控制节点。
GCAN-201型rs232tocan工具在正常工作时，处于实时对CAN总线和RS-232/RS-485总线进行监听的状态，一旦检测到某一侧总线上有数据接收到，立即对其进行解析，并装入各自的缓冲区，然后按设定的工作方式处理并转换发送到另一侧的总线，实现数据格式的转换。
GCAN-201型rs232tocan工具是工总线改造，多种总线设备互连的关键性工具，同时该模块具有体积小巧、即插即用等特点，也是便携式系统用户的选择。GCAN-201型rs232tocan工具的各种总线接口均集成隔离保护模块，使其避免由于瞬间的过压过流而对模块造成损坏。采用DIN导轨的固定方式，可使其更容易集成到各种控制柜中。
用户如果在PC机上使用GCAN-201模块，可使用串口调试助手软件对CAN总线上的数据进行收发、监控。用户也可以根据标准串口协议数据自行开发上位机软件。
性能特点
（1）标准串口电平，可通过配置软件选择RS232或RS485总线；
（2）RS232接口采用标准3线制，RS485接口采用标准2线制；
（3）串口波特率支持600bps~115200bps，可通过软件配置；
（4）提供两种数据转换模式：透明转换、透明带标识转换；
（5）可配置三种转换方向：双向转换、仅CAN→串口、仅串口→CAN；
（6）CAN-bus支持CAN2.0A和CAN2.0B帧格式，/DIS11898规范；
（7）CAN-bus通讯波特率在5Kbps~1Mbps之间任意可编程；
（8）CAN-bus接口采用电气隔离，隔离模块绝缘电压：DC1500V；
（9）使用9~30VDC供电（20mA，24VDC）；

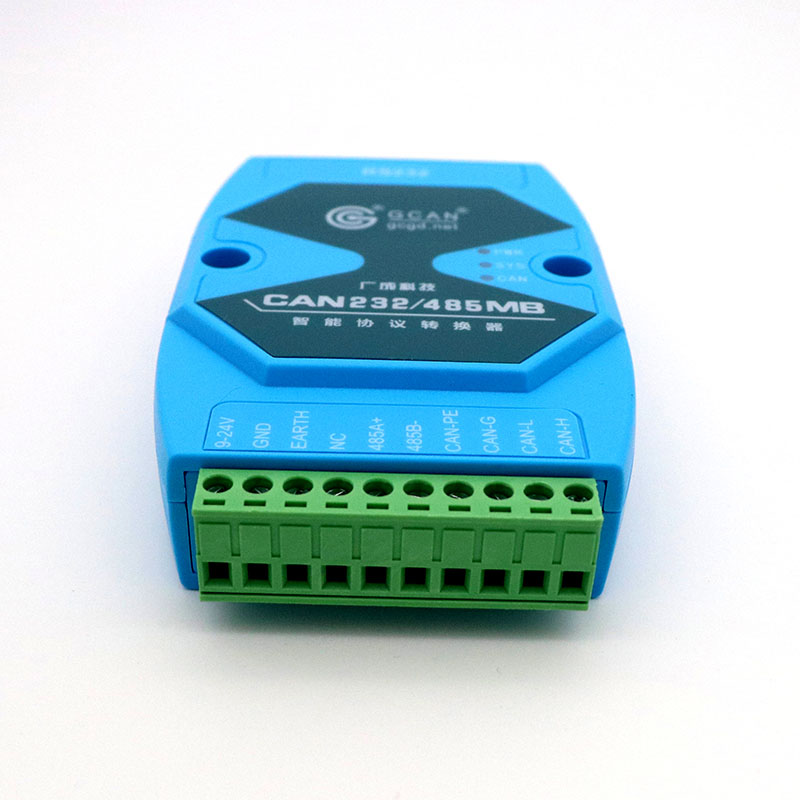

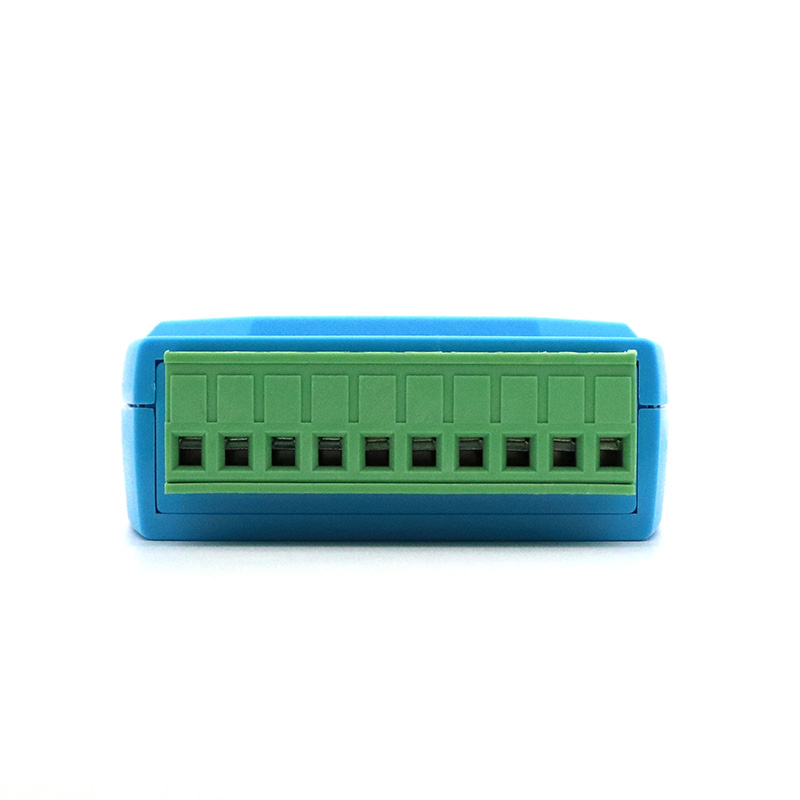

（10）RS485、CAN接口使用端子接口，RS232使用标准DB9接口；
（11）使用RS232接口进入RS232CAN-Config软件配置工作模式及所有参数；
（12）非易失行存储器保存配置参数，每次上电后自动调用的参数；
（13）可用配套卡轨连接件，安装到DIN卡轨上；
（14）工作温度范围：-40℃~+85℃；
典型应用
1、现有RS-232设备连接CAN-bus网络；
2、扩展标准RS-232网络通讯长度；
3、PLC设备连接CAN-bus网络通讯；
4、CAN-bus与串行总线之间的网关网桥；
