10t电炉除尘器设计@铸造厂树脂砂电炉除尘器几个*道设计
更新时间:2018-04-02 发布:河北首阳环保设备有限公司

铸造厂电炉除尘器设计选型方案,铸造厂分,浇筑,球化,出铁水,树脂砂,电炉,造型线,这几个工段,春晖专业做10t电炉除尘器设计,15t吨铸造电炉除尘器设计,为了对5t铸造电炉在作业过程中产生的*气进行有效捕集和治理,减少和防止*气对环境的污染,改善车间工作环境,春晖环保对1 5t电炉设计5t铸造电炉除尘器。

1.2系统风量

根据经验及初步计算,5t电炉系统风量为90000m3/h,除尘系统总风量为90000m3/h

1.3电炉除尘器 系统组成

  除尘系统由*气捕集器、*道、除尘器、风机、排灰装臵、*囱及电气控制组成。

 *气经捕集器进入*道,在足够长的*道中温度降低到滤袋允许温度后进入袋式除尘器,在除尘器中*气与粉尘分离,净化后的*气经风机、*囱排入大气,收集的粉尘由排灰装置排出。

 1.4主要设备及性能参数

1.4.1*气捕集器

电炉*气捕集器采用半密闭罩+屋顶罩组成复合捕集型式;

 半密闭罩

半密闭罩由固定罩和移动罩组成,形成一个上部密封于炉盖之上,下部进入冷风的半密封罩体。*道与固定罩连接,*气由固定罩进入*道;移动罩由罩体和轨道行走装臵构成。此类型*气捕集器可有效抽吸电炉冶炼时产生的*气而不影响冶炼操作及检修。

. 屋顶罩

由于加料时电炉的半密闭罩要打开,半密闭罩此时就无法收集电炉加料时所产生的*气,因此会造成大量*气外溢,给环境造成很大

污染。为了更好地吸收电炉加料时所产生的*气,采用屋顶罩对电炉

加料时产生的*气进行捕集。为了避免*气在上升过程中受外界气流影响,车间周围必须做适当的挡风处理,车间内不得有窜风现象,否则无法保证吸*效果。屋顶罩设臵在天车以上,不影响天车通过为宜。根据计算,屋顶罩大口定为4x4米。屋顶罩用轻型型钢及钢板与车间屋架焊为整体. 半密闭罩和屋顶罩工艺配臵说明

在电炉的半密闭罩和屋顶罩两条分支管道上各安装一个电(气)动蝶阀。当冶炼时,连接屋顶罩的管道上的蝶阀关闭,连接半密闭罩的管道上的蝶阀打开,此时主要由半密闭罩对*气进行捕集;当加料时,连接屋顶罩的管道上的蝶阀打开,连接半密闭罩的管道上的蝶阀关闭,此时主要由屋顶罩对*气进行捕集。这样既可以使得*气得到有效收集,又避免了不必要的风量流失。

1.4.2*道

*道设计要根据场地情况合理布臵,尽量减少弯头及截面突变产生的局部阻力;为降低*道沿程阻力,风速不宜过高,本方案*道内流速定为19 m/s,这样即为较合理的流速,则5t电炉除尘系统*道直径为φ1.3m。*道要有足够的长度,可使*气温度降低到滤袋允许温度以内,初定除尘系统*道长度为100m

为防止*气温度过高烧毁除尘器滤袋,在除尘器入口*道上设臵一个φ400mm冷风阀。冷风阀以温控调节,在*气温度高于除尘器进口设定允许温度时冷风阀自动打开,*气温度下降后关闭。

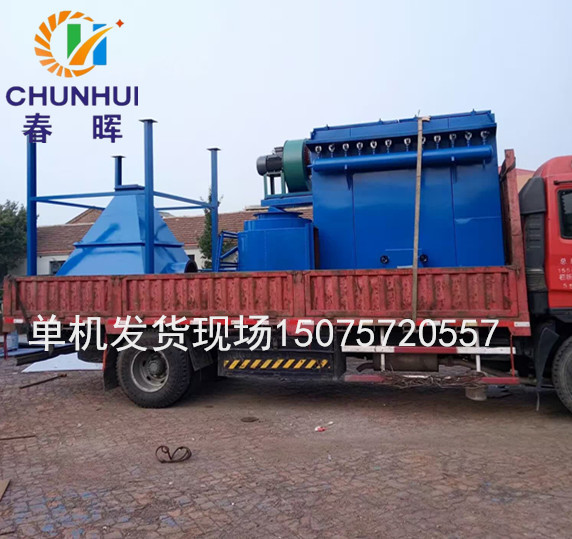

泊头市春晖环保设备有限公司专业生产,电炉脉冲除尘器,电炉旋风除尘器,滤筒除尘器,及配件,铸造厂废气处理成套设备,橡胶厂废气处理成套设备,喷漆房整套设备,焦化厂*尘处理成套设备。可根据客户提出的要求加工订制。我们的设备通过环保检测不止业务还有后期一年维修质保在内,范围广泛,服务。电炉除尘器详情咨询:手机15075720557(微信同号) QQ951114120 宋小姐
