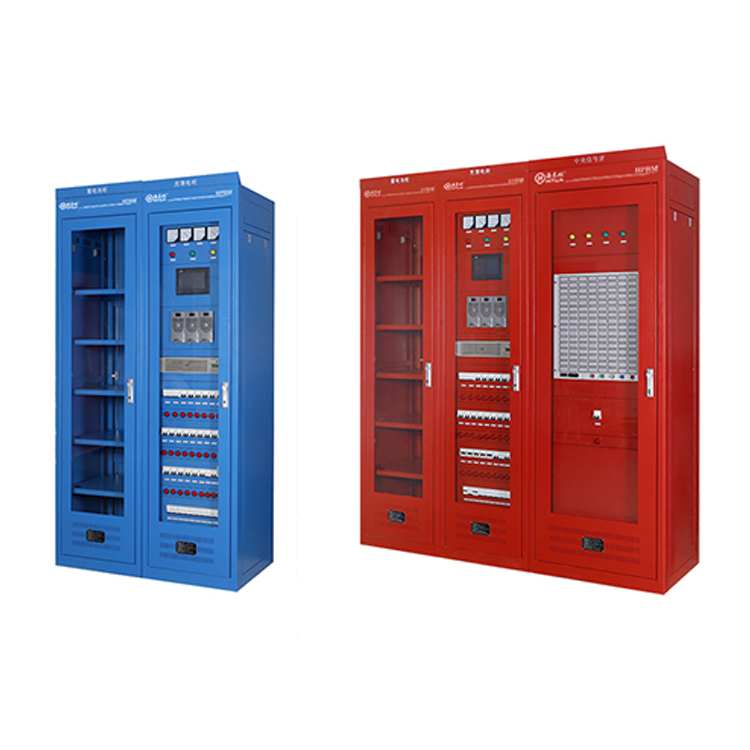

分屏柜系统I
应用领域
发电厂、水电站和各类变电站
交流特性
交流输入：三相四线制，两路交流自动切换
防雷系统：8/20us电流冲击波，40KVA
直流特性
电池熔丝：200A
合闸支路：63～200A，4～16路
控制支路：6～32A，4～48路
闪光输出：1路（可选）
纹波系数：≤±0.05%
稳压精度：≤±0.5%
稳流精度：≤±0.5%
机械特性
尺寸（高×宽×深）：2260mm×800mm×600mm
型号
HPBM-220/60-38～300F
HPBM-110/120-38～500F
额定容：220V，60A/110V，120A（可通过多个充电柜，多个馈电柜并联组成更大容系统）
接线方案：适用30、31、32、33、34、35、40、42方式
|
|
